牛鼻刀的修磨方法

由于牛鼻刀具有良好的耐磨性，它多用于鋼料的開粗加工中。當我們使用一把新的牛鼻刀進行加工時，一段時間后，刀具發生了磨損，導致切削力增大、切削聲音很大，這時就需要換刀了。更換下來的刀具并不是廢了，而是經過修磨我們可以繼續使用，這樣就降低了刀具使用成本。

在本章中，我們重點學習牛鼻刀的修磨方法。前邊已經介紹過，牛鼻刀的修磨過程分為五步：開槽—>磨制后角及底直徑—>磨制底刃—>倒圓角—>鏟背，下面就詳細講解修磨的方法和步驟。

大家在學習時要對照磨刀機，一步一步地進行，邊看資料邊理解，如果不對照磨刀機進行實際操作，是很難理解這個操作方法的！

修磨原理

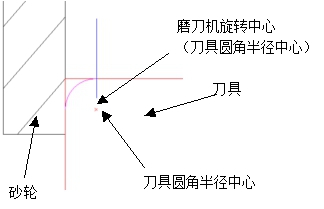

修磨牛鼻刀就是要在平底刀（或磨損了的牛鼻刀）的基礎上，倒出一定半徑的圓角。怎樣才能倒出這個圓角呢？這就需要將倒角半徑的圓心和磨刀機轉臺的旋轉中心重合。其原理如圖所示：

具體磨制方法

在這里我們以修磨[牛鼻] JD-6.0-0.5（底直徑為6.0，圓角半徑為0.5）為例說明牛鼻刀的修磨過程，具體操作步驟如下。

開槽

我們可以將磨損的螺紋或雙刃直槽銑刀或牛鼻刀進行修磨，就可以得到一把好用的牛鼻刀。這一個步驟是在螺紋銑刀（牛鼻刀）的端部開出兩個槽，以便于修磨底刃和倒圓角，對于雙刃直槽銑刀（牛鼻刀），就不需要進行這個開槽的步驟了。

具體操作步驟如下：

（1）用定位器找到開槽的位置

將刀具裝入收管，先不要將收管鎖緊，旋轉刀具，配合定位器，找到開槽位置后，使收管刻度為0，再將收管鎖緊，如圖所示。

（2）調節開槽長度

找到開槽位置后，再調節開槽的長度。總的來說，開槽的長度不要過長，我們在加工時，經常采用淺吃深大進給的策略，一般刀刃長度只用到0.1~0.2mm，所以這里的開槽長度在0.4mm左右就可以了，這樣去掉已經磨損的0.1~0.2MM，留下的長度比較合理，不影響下次繼續修磨。

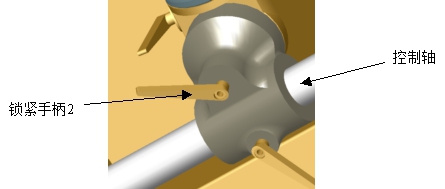

我們可以通過調節刀架的伸出長度來控制開槽的長度，將鎖緊手柄1旋松就可以調整刀架的伸出長度了，如圖所示。

（3）開槽

上面兩步都調節好后，就可以開槽了。開槽時按照錐刀開半徑的方法進行操作，控制軸手把進行進給，刀架來回推動，直到開到接近中心線為止，此時記錄手把的刻度，將收管旋轉180度，按照同樣的方法修磨另一面，也磨到剛才記錄的刻度時停止。開完槽的螺紋平底刀（牛鼻刀）如圖所示。

開完槽后，將轉臺轉過90度（使刀具底刃對著砂輪磨削面），準備修磨底刃。還要注意的是使用的砂輪要細（建議使用800目的細砂輪），否則不能磨制出鋒利的刀具。

修磨底刃

刀具的兩個底刃需要進行修磨，才能夠具備鋒利的切削條件，這里需要修磨出副后角和副刃偏角，具體操作方法如下：

（1）調節副后角角度

副后角的角度一般選用9度，如圖5-5所示，它是通過調節旋鈕2進行調節的，將刻度搬到9度，并且鎖死，如圖所示。

（2）調節副刃偏角角度

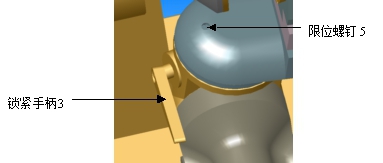

下面要調節副刃偏角。它的大小一般為2~3度，如圖，我們是通過調整調節旋鈕3得到的，要將轉臺刻度調整到92~93度。如果你的磨刀機只能調整到90度，就需要松開螺釘5，將它旋松，這樣就可以得到90度以上的度數了。得到92~93度后，就不要再松螺釘5了，要將它固定，以便于下次修磨刀具，如圖。

（3）調整刀具中心與砂輪內邊緣對齊

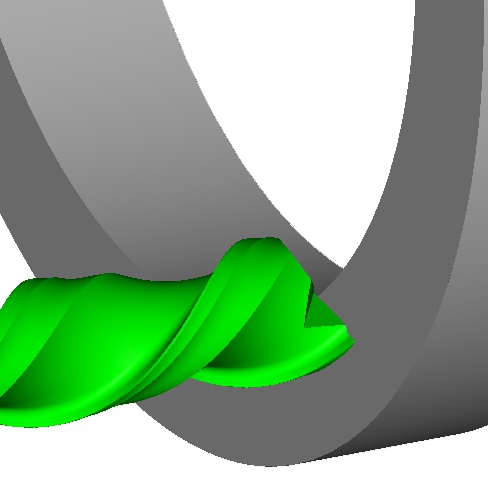

旋轉收管到90度刻度，將刀具的中心和砂輪的內邊緣對齊，調整后的狀態如圖所示。這里是通過調整限位螺9釘?shù)玫降摹?/span>

（4）修磨底刃

以上三步都調整好后，就可以修磨底刃了。修磨時刀架保持不動，只進給控制軸手柄，修磨好一個底刃后（標準為副后刀面光滑完整），要將控制軸手把的分度盤刻度記下，將刀具向后退（即進給控制軸使刀架向右移動），退出砂輪平面，然后旋轉180度（即收管在270度刻度），再修磨另一個底刃，也修磨到與上一個底刃一樣的刻度。

在完成開槽和修磨底刃兩步工作后，我們要進行操作起來稍有難度的倒圓角的步驟，這一步需要調整和注意的問題就更多了。在修磨時，一定要注意各個關系！具體步驟如下：

（1）調整刀架的橫向位置

首先調整刀架的橫向位置。調整的目的是使牛鼻刀圓角的圓心和刀架的旋轉中心在同一條豎直線上！

現在刀具的軸心線是對應著磨刀機的刀架旋轉中心，而在圖5-1的原理圖中我們可以知道，要讓R圓心對應磨刀機的旋轉中心。現在磨制的是φ6R0.5的牛鼻刀。R圓中心和刀具中心相差2.5mm，所以，要將刀架向外偏移2.5mm，調整前的狀態如圖所示。

調整的方法是利用調節旋鈕將刀架上部向右移動2.5mm，可以通過刻度來讀出2.5mm的數值，調整前后的狀態如圖所示，刻度尺在磨刀機上的位置如圖所示。

調整前的刻度 調整后的刻度

偏移的長度可以用下面的公式計算得出：

（—偏移長度，—刀具直徑，—圓角半徑），如我們要磨制φ6R0.5的牛鼻刀其偏移長度=6/2-0.5=2.5mm。

（2）尋找刀具圓角圓心

調整了刀架的橫向位置只是保證了牛鼻刀的圓角圓心與刀架的旋轉中心在同一條直線上，而我們還需要調整刀架的左右位置和伸出長度來找到倒圓角時的旋轉中心。保持原來磨制底刃時搬過的9度不動，調整步驟如下：

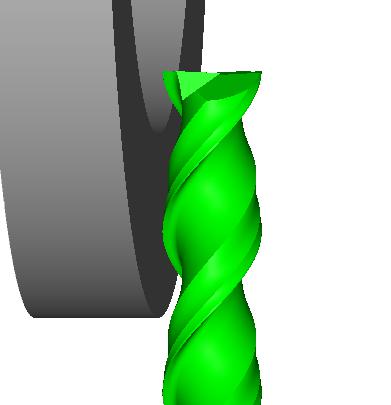

1）通過調整控制軸進給手把，用刀具的側刃去接觸砂輪的磨削面，如圖所示。

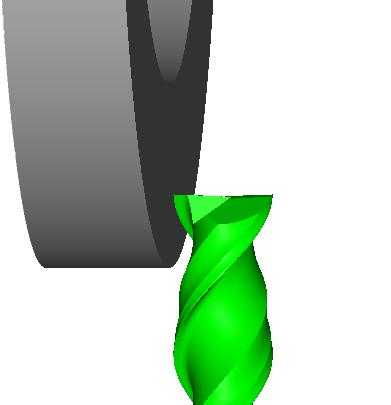

2）將轉臺刻度旋轉到92~93度，再用刀尖去接觸砂輪，此時刀尖可能離砂輪很遠，如圖左圖所示，這時千萬不要改變控制軸手把上的刻度，而是要通過調整刀架的伸出長度來接觸砂輪，調整后的狀態如圖右圖所示。

刀架旋轉后，沒有調整的狀態 通過調整刀架伸出長度調整后的狀態

3）刀尖接觸到砂輪后，再將刀架轉臺轉回到0度，在這時一定要注意要先將刀具拉出砂輪的范圍后，再旋轉回0度。這時刀具的側刃和砂輪又沒有接觸了，再重復步驟①、②，大概需要經過三次調整就可以使得刀具的側刃和刀尖都碰到砂輪了。這時要將控制軸手把的刻度記下來（如88）。

4）將收管旋轉180度，對另一個側刃和刀尖進行步驟①、②的操作。這時應該一次就可以得到刀具的側刃和刀尖都碰到砂輪的狀態。同樣記下控制軸手把的的刻度，它的變化應該不大（如92）。

（3）修磨圓角

現在就可以修磨R角了。由于上一步驟記錄的兩個控制軸手把刻度不一致，我們?nèi)∷鼈兊闹虚g值（90）。

旋轉控制軸手把退出刀具，將砂輪開啟，收管刻度保持在90度，一邊旋轉控制軸手把，一邊在0度與90度之間旋轉刀架（盡量保持刀架不要前后移動），直到控制軸手把的刻度到記錄的數值90。

修磨好一側的R角后，旋轉控制軸手把將刀具退出，再將收管旋轉180度（此時收管刻度為270度），同樣的方法修磨另一個刀尖處的圓角，控制軸手把刻度也要到90。

鏟背

這一步驟的目的是將副后刀面的一部分材料磨掉，防止在加工中與加工材料發生干涉，如圖所示。

對于雙刃直槽牛鼻刀進行此步驟的操作，對于螺紋平底刀到上一步驟結束已經修磨好了，不要進行鏟背的操作。

具體操作方法為將收管旋轉至開槽狀態（收管刻度為0），將刀架轉臺旋轉至30度，將原來修磨底刃時搬過的9度調回到0度，來回推動刀架，同時旋轉控制軸手把進行進給，使得副后刀面留出一定的寬度（如0.5）即可，記錄此時的控制軸手把刻度值。

這時將手管旋轉180度，按照同樣的方法修磨另一側，也使控制軸手把的刻度達到剛才記錄的數值，這樣鏟背就結束了。

修磨中要注意的問題

在牛鼻刀的修磨中由于需要旋轉的手柄、旋轉角度和次數都比較多，所以我們要特別注意以下問題：

1、要養成看刻度的習慣。在找開槽位置時，要將收管刻度旋轉到刻度0上，以后使用90、180、270度，很好找到，以免出錯。在需要的時候，控制軸手把上的刻度，一定要記下來，否則就不可能磨出好刀。

2、在用刀具的側刃接觸砂輪的時候，刀具在砂輪內的長度不要過長，超過刀具圓角的半徑就可以了如圖6所示。

錯誤 正確

3、一定要注意在修磨過程中將應該鎖死的手柄鎖死。

4、注意將螺釘5調整完成后鎖死。這樣下次再進行修磨底刃時，就不用再去找副刃偏角的角度了。

5、在修磨的具體步驟中，搬各個角度的順序不要弄錯。

6、修磨完成后，最好將刻度還原，以免影響其他磨刀工作。
