橡膠止水帶接頭焊接操作要點圖解說明：橡膠止水帶安裝人員在仰拱混凝土施工前，對止水帶的長度進行檢查。止水帶的長度大于該段仰拱1.5m以上。如果長度不足，將橡膠止水帶接長，以便下次止水帶施作方便連接。

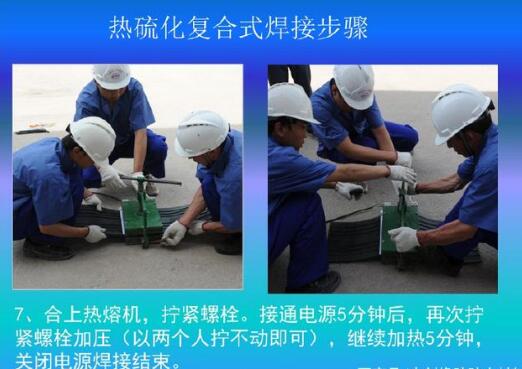

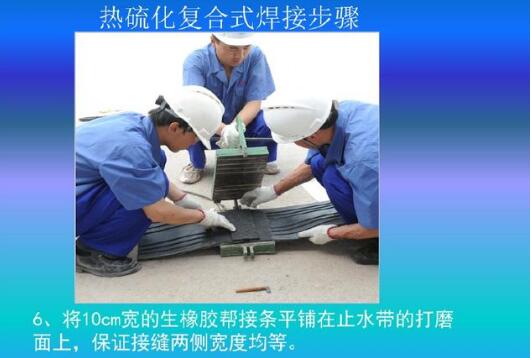

  將兩個止水帶接頭切齊對正；預留3-5mm接縫,將熱混煉膠片填補在預留接縫處；用8cm寬、65cm長、2mm厚的生膠帶包裹止水帶接縫一周，并用手壓實密貼；將連接接頭位置置于熱熔焊接主機上；在溫控儀上調試好需要加熱的溫度，195℃±10℃；在加熱過程中不斷調整千斤頂，使兩塊模具縫隙剛好達到止水帶厚度為止；加熱時間10min±5min。待冷卻到室溫即可。

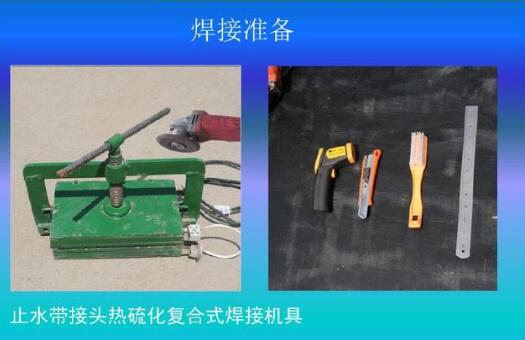

橡膠止水帶接頭焊接前工具準備

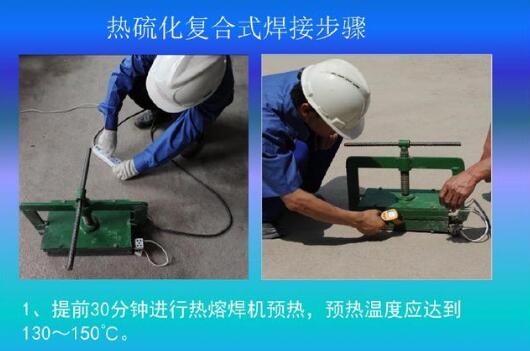

橡膠止水帶接頭焊接前焊機要提前預熱30分鐘

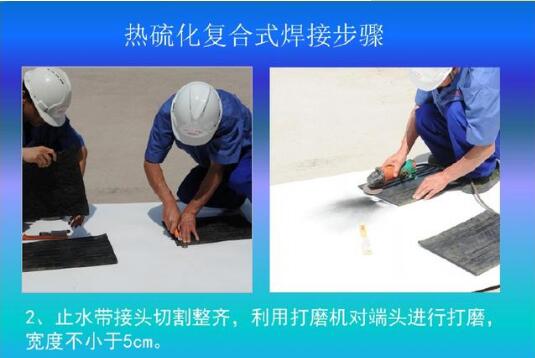

需要焊接的止水帶接頭要進行打磨

橡膠止水帶接接頭焊機需要未硫化接頭膠

橡膠止水帶接頭焊機預熱后放入止水帶和未硫

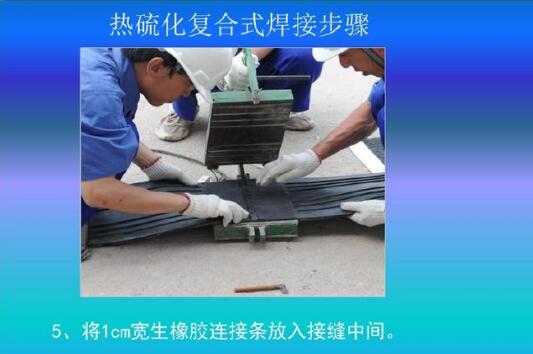

按要求放入止水帶接頭生膠片

  由于橡膠止水帶施工現場條件限制，止水帶接頭處防水能力較弱，因此橡膠止水帶接頭連接要保證連接完好，確保連接牢固。橡膠止水帶接頭部位應盡量避開排水坡度小與容易形成壁后積水部位，更好留設在起洪線上下。其次應檢查接頭處上下止水帶的壓茬方向，此方向應以排水順暢、將水外引為正確方向，即上部止水帶靠近圍巖，下部止水帶靠近隧道內壁”。
